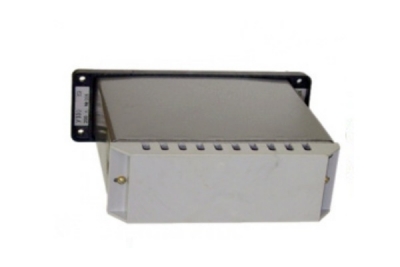

Усилитель мощности трехпозиционный У330Р2 предназначен для применения в схемах автоматического регулирования и управле!
ния различными технологическими процессами. Осуществляет реверсивное управление однофазными асинхронными электро!
двигателями исполнительных механизмов или управление электромагнитными пусковыми устройствами, а также применяется для
коммутации токов от от 0.03 до 0.5А.

Усиление входных сигналов для реверсивного управления однофазным асинхронным электродвигателем малой мощности.
Защита системы регулирования от противоречивых команд управления.
Питание регуляторов МИНИТЕРМ 300 и МИНИТЕРМ 400.
Питание:
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 8ВА.
Конструктивное исполнение:
Габаритные размеры – 190х60х165мм;
Масса – не более 2кг;
Монтаж – навесной.
Входные сигналы:
Назначение – замыкание клемм усилителя “сухими” ключами регулятора.
Выходные сигналы:
Изменение состояния бесконтактных ключей
(коммутирующая способность – до 250В, от 0.03 до 0.5А);
Изменение состояния контактов двух электромагнитных реле РП21,
одно из которых имеет один замыкающий контакт,
другое один переключающий контакт (для У330.Р2 М).
Источник напряжения:
Напряжение – от 21 до 25.5В;
Сопротивление нагрузки – 160 Ом;
Назначение – питание регуляторов серии МИНИТЕРМ 300, 400.
