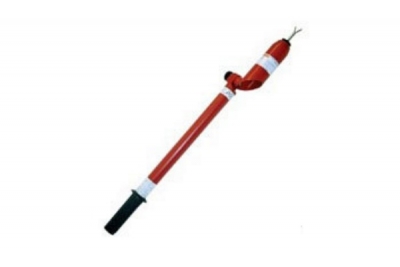

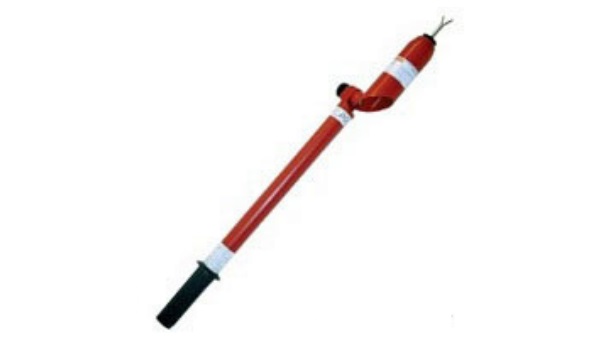

УНФ-6-10 СЗ ФАЗА является однополюсными светозвуковыми указателем напряжения и совпадения фаз и предназначен для эксплуатации в сетях напряжением 6-10кВ .
Указатели УНФ являются малогабаритной модификацией указателя УНФ6-10 СЗ «ФАЗА», с сохранением всех основных параметров и функциональных возможностей, и имеют упрощенную ( цветовую) индикацию вместо буквенной.
Устройства имеют кнопку самоконтроля, позволяющая перед началом проведения работ произвести полный контроль работоспособности указателя , с одновременным определением состояния внутреннего источника питания. Принцип работы основан на последовательном подключении к контролируемым шинам, с последующей индикацией результата сравнения фаз .
В устройства введен дополнительный синий светодиодный индикатор, индикация которого указывает оператору моменты отвода указателя от первой шины и подключения ко второй. При неправильных действиях оператора устройство соответствующей индикацией напоминает об ошибочных действиях.
УНФ-6-10 СЗ ФАЗА - Технические характеристики:
| Диапазон номинального напряжения, кВ | от 6 до 10 |
| Напряжение индикации указателя, кВ, не более | 1,5 |
| Индикация наличия напряжения | Светозвуковая |
| Время запоминания измеренного значения фазы, сек. | 10 |
| Рабочая частота, Гц | от 48 до 52 |
| Время индикации, сек. | 10 |
| Угол совпадения фаз | ±40 |
| Напряжение источника питания, вольт | 6 |
| Громкость звукового сигнала, дБ, не менее | 75 |
| Время появления индикации, сек. | 0,01 |
| Источник питания | 4 элемента АА |
| Габаритные размеры , мм | 740х130х80 |
| Габаритные размеры (в упаковке), мм | 400х160х100 |
| Масса указателя, кг | 0,65 |
