Усиление по мощности входных сигналов от регулирующих приборов для реверсивного управления однофазным асинхронным электродвигателем или для управления электромагнитными пусковыми устройствами.
Защита системы регулирования при наличии противоречивых команд управления.
Защита исполнительного устройства от мгновенного реверса.
Наличие запрета на включение исполнительного устройства.
Питание регуляторов МИНИТЕРМ 300 и МИНИТЕРМ 400.
Питание У-300
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 9ВА.
Конструктивное исполнение:
Габаритные размеры – 190х60х165мм;
Масса – не более 2.5кг;
Монтаж – навесной.
Входные сигналы:
Двухполупериодное несглаженное напряжение постоянного тока от регулирующего прибора
с импульсным выходом по трехпроводной схеме
(напряжение при разомкнутых ключах – от 0 до +10В;
при замкнутых ключах – от 18.5 до ! 28.5В);
Запрет замкнутого состояния бесконтактных ключей
(коммутирующая способность – 15В, не менее 1мА постоянного тока).
Выходные сигналы:
Назначение – изменение состояния бесконтактных ключей;
Коммутируемое напряжение – не более 250В;
Коммутируемый ток – до 2А при продолжительности включения 25%;
Пауза между размыканием и замыканием бесконтактных ключей – не менее 0.05с.
Источник напряжения:
Напряжение – от 21 до 25.5В;
Сопротивление нагрузки – 150 Ом;
Назначение – питание регуляторов серии МИНИТЕРМ 300, 400.

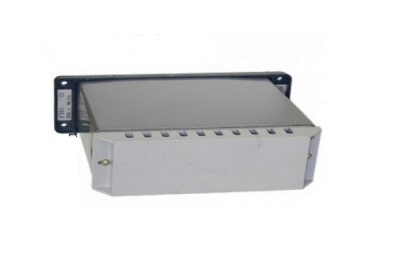

Усилитель У300
ТУ 42180860022554996
Код ОКП 42 1821
