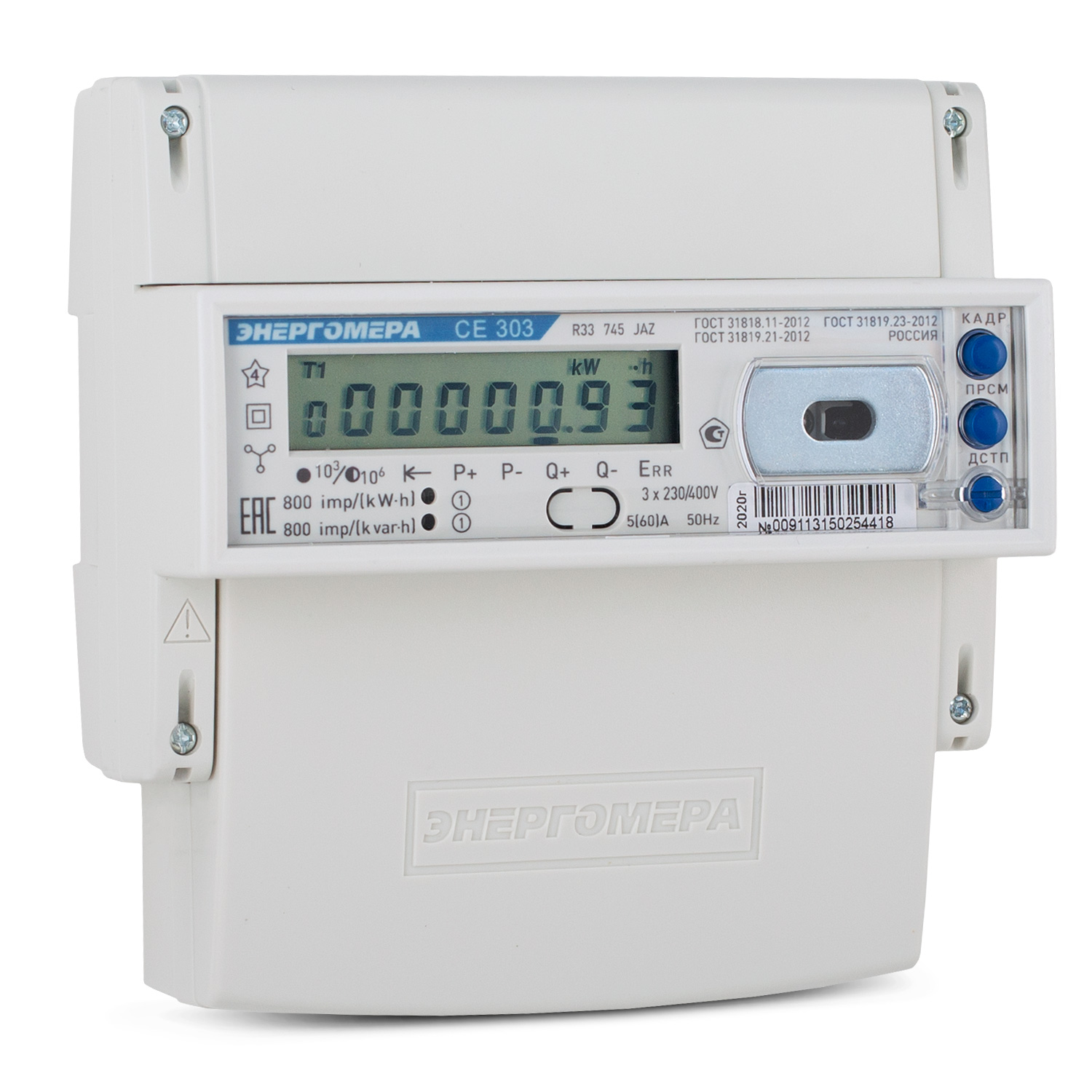

Счетчик Энергомера СЕ 303 может применяться как элемент автоматизированных систем контроля и учета потребления электрической энергии. Трехфазный, применяется для учета количества активной и реактивной использованной мощности, для измерения их коэффициентов, частоты напряжения, силы тока. Обеспечивает организацию многотарифного учета в четырехпроводных электрических цепях.

Технические характеристики

С учетом современных требований к измерительной арматуре, электросчетчик имеет следующие устройства:

• порты для передачи данных и оптический интерфейс;
• автоматическое реле для управления допустимыми нагрузками;
• сигнализацию, извещающую о превышении установленных лимитов;
• защиту памяти данных.

Наработка счетчика электроэнергии на отказ не менее 160000 часов, межповерочный интервал 16 лет, срок службы средний — 30 лет. Суммарное время хранения и гарантийного использования — 4 года.

На передней панели электрического счетчика имеются световые индикаторы, показывающие использование активной и реактивной энергии. Вся информация выводится на жидкокристаллический дисплей поочередно после нажатия соответствующих кнопок управления. В зависимости от модели базовый (максимальный) ток равен 5 (10), 5 (60), 5 (100) и 10 (100) А. Прибор может работать при температурах −40°С...+60°С. В зависимости от модификации обеспечивается обмен собранными данными с внешними устройствами при помощи оптического или IrDA-портов.

Счетчик Энергомера СЕ 303 имеет несколько модификаций, отличающихся по: типу корпуса, номинальному напряжению, базовым токам, классам точности и дополнительным программно-аппаратным опциям. Корпус защищен от проникновения разнонаправленных брызг воды и твердых частиц диаметром более 1 мм, класс — IР51 или IР50 (модификации S31 и R33). Все детали отличаются повышенной устойчивостью к плесневым грибам, технические характеристики позволяют эксплуатировать в регионах с тропическим климатом.

Описание и рекомендации

Устройства имеют электронную пломбу, что позволяет фиксировать несанкционированные вмешательства и хранить эти случаи в энергонезависимой памяти. Существует возможность задавать время, контролировать до 12 дат и зон суточного графика. Лимиты потребления устанавливаются по каждому тарифу подключения отдельно.

Просмотр данных выполняется в автоматическом или ручном режиме. В первом случае показатели выводятся на дисплей и постоянно меняются с учетом фактических изменений. Ручной режим включается с помощью специальных кнопок управления. Все данные разделяются на 12 групп, переход между ними происходит после нажатия кнопки «КАДР». Приборы Энергомера имеют заводские регулировки, изменение введенных параметров могут выполнять только представители специальных организаций.
