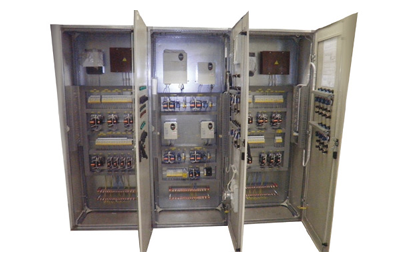

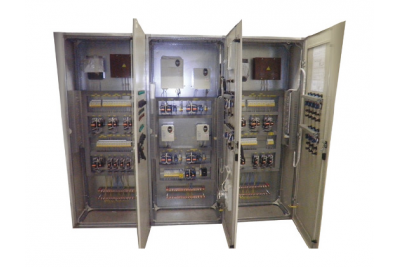

ЩИТ УПРАВЛЕНИЯ ЧАСТОТНЫМ ЭЛЕКТРОПРИВОДОМ /ЩУ-ЧЭ/

Код: ()
Цена:
договорная

Щит управления частотным электроприводом типа ЩУ-ЧЭ предназначен для распределения электрической энергии и защиты асинхронных электродвигателей, регулирования частоты вращения электродвигателей, входящих в состав электрооборудования центральных тепловых пунктов.

Щит обеспечивает оперативное управление электродвигателями и защиту от перегрузок и токов короткого замыкания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:
  • высота над уровнем моря до 1000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • рабочее положение щита - вертикальное;
  • степень защиты щитов по ГОСТ 14254-80 IP20 при закрытых дверях;
  • номинальный режим работы - продолжительный.

ОБЩИЕ ДАННЫЕ:

Щит управления типа ЩУ-ЧЭ состоит из трех групп функционально различных шкафов:

  • 1 группа  Два вводных шкафа типа УВР, содержащие вводные разъединители, счетчики активной энергии, приборы контроля и предназначенные для ввода и распределения электроэнергии в ЦТП;
  • 2 группа  Два распределительных шкафа управления электроприводами типа РШУ, содержащие набор блоков управления (типа БНН, БНР, БРП), счетчиков электрической энергии и автоматических выключателей, предназначенных для управления электроприводами насосов и технологическим оборудованием, входящим в состав ЦТП;
  • 3 группа  Шкаф преобразователей частоты, содержащий блоки управления преобразователями частоты типа БПЧ и блок АВР, предназначенные для осуществления частотного регулирования электроприводов насосов входящих в состав ЦТП.

Шкафы УВР имеют напольное исполнение, шкафы РШУ и ШПЧ могут иметь как напольное, так и навесное исполнение. Конструкция шкафов УВР предусматривает ввод силового фидера снизу и вывод отходящих кабелей сверху и снизу, конструкция шкафов РШУ и ШПЧ предусматривает ввод и вывод питающих и отходящих кабелей сверху и снизу.

Оборудование, входящее в состав шкафов ЩУ-ЧЭ:
  • Блок управления асинхронным электродвигателем нерегулируемый нереверсивный (БНН);
  • Блок управления асинхронным электродвигателем нерегулируемый реверсивный (БНР);
  • Блок управления частотно-регулируемым электроприводом (БРП);
  • Блок управления преобразователем частоты (БПЧ);
  • Блок автоматического ввода резерва (АВР);
  • Блок управления асинхронным электродвигателем с пуском двигателя методом звезда-треугольник (БТЗ);
Блоки рассчитаны для управления электродвигателями с номинальным током статора до 100А, при напряжении 380В переменного тока частотой 50 Гц.
АППАРАТНЫЙ СОСТАВ:
В блоках в основном применяются отечественное оборудование:
  • Автоматические выключатели типов АЕ1031, АЕ2036, АЕ2046, АЕ2056, ВА57-35; ВА47-29
  • Магнитные пускатели типа ПМЛ1100…ПМЛ4100, ПМЛ1501…ПМЛ4500, ПМ12-100; КМИ
  • Тепловые реле типа РТЛ, РТТ, РТИ.
По требованию заказчика шкафы могут комплектоваться аппаратурой фирм ABB, Schneider Electric, Legrand и др.
  • Блок управления асинхронным электродвигателем нерегулируемый нереверсивный (БНН) предназначен для управления механизмами с нереверсивными асинхронными электродвигателями (насосы, вентиляторы и т.п.). Блок обеспечивает защиту цепей электродвигателя от коротких замыканий (с помощью автоматического выключателя) и защиту от перегрузки по току (с помощью теплового реле). Блок обеспечивает управление электродвигателем в двух режимах - местном и дистанционном. В местном режиме управление осуществляется от кнопок на двери щита, в дистанционном - от системы автоматизации ЦТП. На переключателе выбора режима предусмотрен контакт, информирующий систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока предусмотрено подключение выключателя безопасности, устанавливаемого рядом с управляемым электродвигателем.

  • Блок управления асинхронным электродвигателем нерегулируемый реверсивный (БНР) предназначен для управления механизмами с реверсивными асинхронными электродвигателями (электрозадвижки, регулирующие вентили и т.п.). Блок обеспечивает защиту цепей электродвигателя от коротких замыканий (с помощью автоматического выключателя) и защиту от перегрузки по току (с помощью теплового реле). Блок обеспечивает управление электродвигателем в двух режимах - местном и дистанционном. В местном режиме управление осуществляется от кнопок, установленных рядом с управляемым механизмом, в дистанционном - от системы автоматизации ЦТП. В схеме блока предусмотрена возможность подключения концевых выключателей, отключающих электродвигатель при достижении механизмом конечных положений. В схеме блока предусмотрено подключение выключателя безопасности, устанавливаемого рядом с управляемым электродвигателем.

  • Блок управления частотно-регулируемым электроприводом (БРП) предназначен для управления нереверсивными асинхронными электродвигателями (насосы, вентиляторы и т.п.) с возможностью регулирования частоты вращения управляемого электродвигателя. Блок предназначен для совместной работы с блоком управления преобразователем частоты (БПЧ). Блок обеспечивает защиту цепей электродвигателя от коротких замыканий (с помощью автоматического выключателя) и защиту от перегрузки по току (с помощью теплового реле), а также защиту цепей питания преобразователя частоты (с помощью автоматического выключателя). Блок обеспечивает управление электродвигателем в двух режимах - местном и дистанционном. В местном режиме управление осуществляется от кнопок на двери щита (имеется возможность включения насоса в регулируемом и нерегулируемом режиме), в дистанционном - от системы автоматизации ЦТП. На переключателе выбора режима предусмотрен контакт, информирующий систему автоматизации ЦТП о выборе дистанционного режима управления. В схеме блока предусмотрено подключение выключателя безопасности, устанавливаемого рядом с управляемым электродвигателем.

  • Блок управления преобразователем частоты (БПЧ) предназначен для регулирования частоты вращения асинхронного электродвигателя путем изменения величины и частоты подаваемого на электродвигатель напряжения. Блок устанавливается один на группу насосных агрегатов (ХВС, ГВС или ЦНО) работает совместно с блоками управления частотно-регулируемым электроприводом (БРП), устанавливаемыми на каждый насосный агрегат. Блок обеспечивает регулирование частоты электродвигателя в зависимости от давления на выходе группы насосных агрегатов (ХВС, ГВС) или перепада давления на насосном агрегате (ЦНО). Задание требуемого давления (перепада) осуществляется с помощью цифро-аналогового задатчика, установленного на двери щита. В схеме блока предусмотрена возможность переключения электродвигателя в нерегулируемый режим при неисправности преобразователя частоты. Включение насоса в нерегулируемом режиме индицируется лампой на двери щита.

  • Блок автоматического ввода резерва (БАВР) предназначен для автоматического переключения нагрузки на резервный ввод при неисправности (исчезновение напряжения, обрыв одной из фаз, неправильное чередование фаз) основного.

  • Блок управления асинхронным электродвигателем с пуском двигателя методом звезда-треугольник (БТЗ) аналогичен блоку БНН, но имеет дополнительный магнитный пускатель, осуществляющий перекоммутацию обмоток электродвигателя со звезды на треугольник в процессе разгона через заданную выдержку времени (1..30сек). Применяется для электродвигателей, рассчитанных на напряжение 380/660В - например, по требованию фирмы Grundfos, насосы мощностью 5,5кВт и более должны пускаться плавно, как минимум методом звезда-треугольник.

Блоки БНН и БРП имеют дополнительные исполнения:

  • БНН-Т и БРП-Т - в типовые блоки добавлен модуль позисторной защиты (электронный блок, отключающий насос при перегреве термодатчика, встроенного в обмотки двигателя; применяется с насосами Grundfos).
  • БНН-П и БРП-П - в типовые блоки довавлено устройство плавного пуска электродвигателя (для БРП - в цепь работы насоса от сети).
  • БНН-ПТ и БРП-ПТ - в блоки добавлены и модуль позисторной защиты и устройство плавного пуска.
