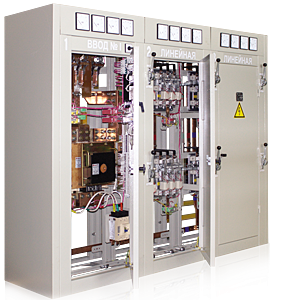

ПАНЕЛИ РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ /ЩО 70/

Код: ()
Цена:
договорная

Панели распределительных щитов серии ЩО70 (далее панели) предназначены для приема и распределения электрической энергии, для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных четырехпроводных и пятипроводных сетях переменного тока напряжением 380 В.

КОНСТРУКЦИЯ:

Панели представляют собой сварную конструкцию из листовых профилей с установленными в них коммутационно -защитными аппаратами и электроизмерительными приборами. На вводных панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром. На вводе установлены выклю чатели -разъединители или автомати ческие выключатели. Панели предусматривают как кабельные, так и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.

В линейных панелях установлены выклю чатели -разъединители, предохранители, автоматические выключатели.

Панели секционные предназначены для секционирования вводов в тех случаях, когда каждая из секций нормально получает питание от отдельного трансформатора или ввода. Этими панелями комплектуются распределительные устройства двух трансформаторных подстанций.

На панелях вводно-секционных установлена аппаратура вводов и их секционирования.

На вводно-линейных панелях установлена аппаратура ввода, распределения электроэнергии, аппаратура защиты, измерительные приборы.

Панели для приводов к разъединителям, установленным на стене, укомплектованы вольтметром и тремя амперметрами, шкалы которых должны быть оговорены в опросном листе.

Панели диспетчерского управления уличным освещением укомплектованы аппаратурой управления и защиты линий уличного освещения. Устанавливать их рекомендуется крайними в ряд распределительного устройства и подавать на них питание от ближайшей панели.

Панель с аппаратурой автоматического включения резерва обеспечивает автоматическое переключение питания потребителей с одного ввода на другой за время - не более 1с при следующих нарушениях в сети:

  • обрыве одной или более фаз;
  • симметричном снижении напряжения от 0,85UH ДО 0,7UH;
  • однофазном (при U ф.н. в двух других фазах) снижении.

Панели и щиты, скомплектованные из панелей, устанавливаются в помещениях и обслуживаются с передней стороны.

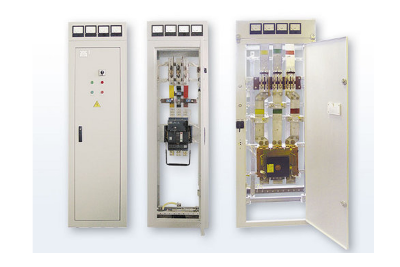

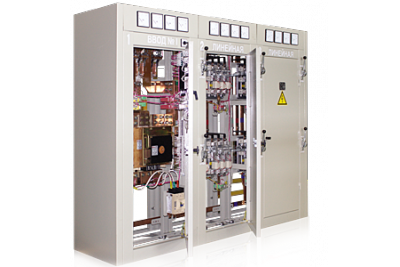

Типы панелей ЩО70, схемы электрические принципиальные первичных соединений приведены в таблице 1. Общий вид панелей ЩО70 приведен на рисунке 1.



КОМПЛЕКТ ПОСТАВКИ ЩО70:

  • Панели ЩО70, в соответствии с опросным листом
  • Щиток учета (при наличии в заказе), шт. - 1 или 2, в соответствии с опросным листом
  • Опора изоляторов ЩО70, шт. - в соответствии с опросным листом
  • Мост шинный, шт. - в соответствии с опросным листом
  • Комплект сборных шин, шт. - в соответствии с опросным листом
  • Ключ (на щит в сборе), шт. - 2
  • Панель торцевая - в соответствии с опросным листом
  • Плавкие вставки предохранителей на каждый номинальный ток, шт. - по 1
  • Штанга для управления разъединителем РЕ-19 (при наличии), шт. - 1
  • Эксплуатационные документы на одну панель или щит в сборе, экз. - 1
  • Этикетка, экз. – 1

Панели распределительных щитов серии ЩО70 (далее панели) предназначены для приема и распределения электрической энергии, для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных четырехпроводных и пятипроводных сетях переменного тока напряжением 380 В.

Структура условного обозначения:
  • (ЩО) - Щит распределительный одностороннего обслуживания
  • (70)  - Год разработки
  • (Х) - Электрическая стойкость сборных шин (1 - 30 кА, 2-50 кА)
  • (ХХ) -  Номер схемы (в соответствии с таблицей 1)
  • (У3) - Климатическое исполнение и категория размещения по ГОСТ 15150-69.


УСЛОВИЯ ЭКСПЛУАТАЦИИ:
  • Номинальное значение климатических факторов - по ГОСТ 15150-69. Высота над уровнем моря - не более 2000 м.
  • Группа условий эксплуатации в  части воздействия механических факторов внешней среды - Ml поГОСТ17516.1-90.
  • Панели используются в электрических сетях с системами заземления по ГОСТ 30331.2-95 (МЭК  364-3-93)  TN-S (нулевой  рабочий  и  нулевой  защитный проводники работают раздельно) и TN-S-C и TN-C (нулевой рабочий и нулевой защитный проводники объединены).
  • Панели  соответствуют  требованиям  безопасности,  установленным  ГОСТ  Р 51321.1-2000.
  • Защита от поражения электрическим током - по ГОСТ Р 51321.1-2000 - при помощи двери, открываемой ключом.
  • Требования пожарной безопасности по ГОСТ12.1.004-91.
ПАНЕЛИ ЩО70 КЛАССИФИЦИРУЮТСЯ ПО:
  • по назначению: вводные, линейные, секционные, вводно-секционные, вводнолинейные, с аппаратурой АВР, с устройством диспетчерского управления уличным освещением, торцевые;
  • по номинальному току;
  • по электрическим схемам;
  • по характеристике ввода (кабельный, шинный).
ОПИСАНИЕ ОБОРУДОВАНИЯ:

Номинальное рабочее напряжение, В

380

Частота, Гц

50

Число отходящих линий, шт.

1, 2, 4, 6

Номинальный ток вводных панелей, А

400, 630, 1000, 1600, 2000,2500

Номинальный ток отходящих линий, А

100, 250, 400, 630, 1000,1250

Электродинамическая стойкость сборных шин и отводов от них, кА, для вводных и секционных панелей:

до 1000 А

30

на 1500 А

30, 50

для вводных панелей на 2000 А

30

для линейных

30, 50

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 (со стороны фасада - IP31)

IP20

Номинальное рабочее напряжение цепей управления, В

220

Номинальное напряжение изоляции, В

690

Номинальный режим

продолжительный

Срок службы, лет

15

Производитель:
X
