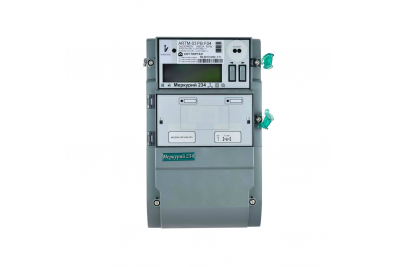

Счетчик Меркурий 234 ARTM-01 PBR.G
Меркурий 234 ARTM-01 PBR.G 5-10А, 400В старое наименование Меркурий 234 ARTM-01 PB.G
Многофункциональный счётчик электроэнергии Меркурий 234 предназначен для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы тока или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта АСКУЭ.
Счетчик Меркурий 234 - на данный момент это флагманский продукт завода Инкотекс, разработанный с учетом современных требований к системам автоматизированного учета АСКУЭ (АИИС КУЭ).
Счетчик Меркурий 234 ARTM-01 PB.G - имеет встроенный GSM-модема позволяющей без лишних усилий дистанционно считывать информацию об электропотреблении.
Особенности счетчика Меркурий 234 ART:
- При выборе 30-ти минутных срезов мощности глубина хранения архивов составит 170 суток.
- Оптопорт и RS-485 во всех моделях.
- Интерфейс PLC-I (опция)
- Возможность подключения резервного питания 220 В.
- Многофункциональный гальванически развязанный импульсный выход.
- Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю)
- Автоматическая самодиагностика с индикацией ошибок
- Bстроенное реле на 60 А (опция)
- 2-е электронных пломбы
- Фиксация воздействия магнитным полем
- Подсветка ЖКИ
- Возможность встраивания протоколов DLMS COSEM, Mbus, ModBus.
Меркурий 234 ART пришел на смену счетчика Меркурий 230 с GSM-модемом и Меркурий 233 ART
| Наименование | Значение |
| Класс точности (актив./реактив.) | 1,0/ 2,0 |
Номинальное напряжение, В - непосредственного включения |
3*230/400 |
| Установленный диапазон рабочих напряжений, В Расширенный рабочий диапазон напряжений, В Предельный рабочий диапазон напряжений, В |
207...253 (при UНОМ=230) 184...264 0...264 |
Номинальный (максимальный) ток, А - непосредственного включения |
5(60) |
| Частота сети , Гц | 49...51 |
| Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А - для IМАКС=10А |
40 200 |
| Максимальный ток для счётчиков прямого включения в течении 10 мсек, А - для IМАКС=60А |
1800 |
| Стартовый ток (чувствительность), А - для IНОМ(МАКС)=5(60)А, UНОМ=230B |
0,020 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более - для UНОМ=57,7 - для UНОМ=230 |
1,0 / 2,0 1,0 / 9,0 |
| Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА | 1,5/24 |
| Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА | 4 / 5 |
| Напряжение внешнего резервного питания (для модификаций -00 и -03), В | ~230 B |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 1...4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Точность хода часов при t=20± 5 °C, с/сутки | ± 0,5 |
| Количество гальванически развязанных импульсных выходов: - телеметрических - управления нагрузкой |
1 программируемый 1 |
| Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: - для IНОМ(МАКС)=5(60)А, UНОМ=230B |
1000/32000 |
| Сохранность данных при перерывах питания, лет - постоянной информации - оперативной информации |
40 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Цифровые интерфейсы встроенные | оптопорт, RS-485 |
| Скорость обмена, бит/с: | 300 - 115200 |
| Самодиагностика счётчика | есть |
| Степень защиты корпуса | IP54 |
| Диапазон температур, °С | от - 45 до +75 |
| Межповерочный интервал, лет | 16 |
| Масса,кг | не более 1,6 |
| Габариты (длина, ширина, высота), мм | 300*174*78, 300*174*65 |
| Средняя наработка на отказ, ч | 220000 |
| Срок службы не менее, лет | 30 |
| Гарантия производителя, лет | 3 |
Характеристики Меркурий 234 ARTM-01 PBR.G GSM
