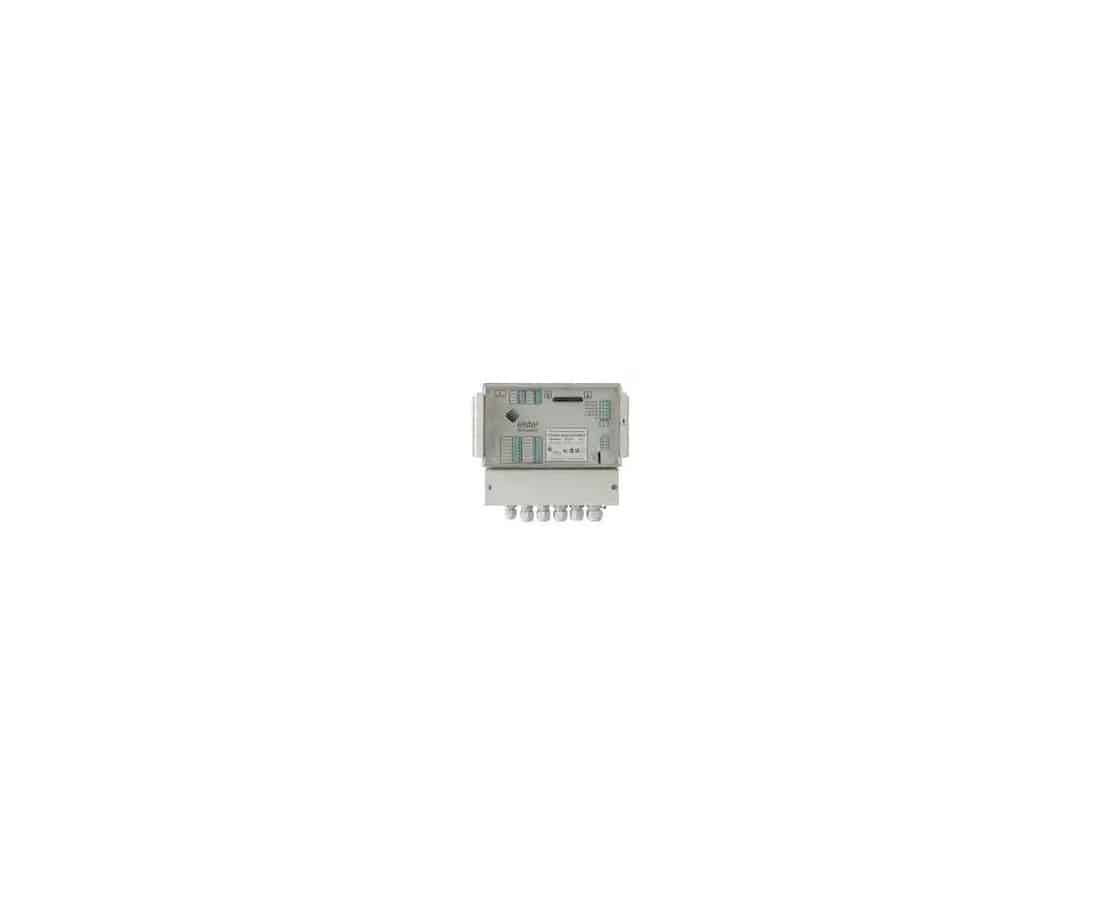

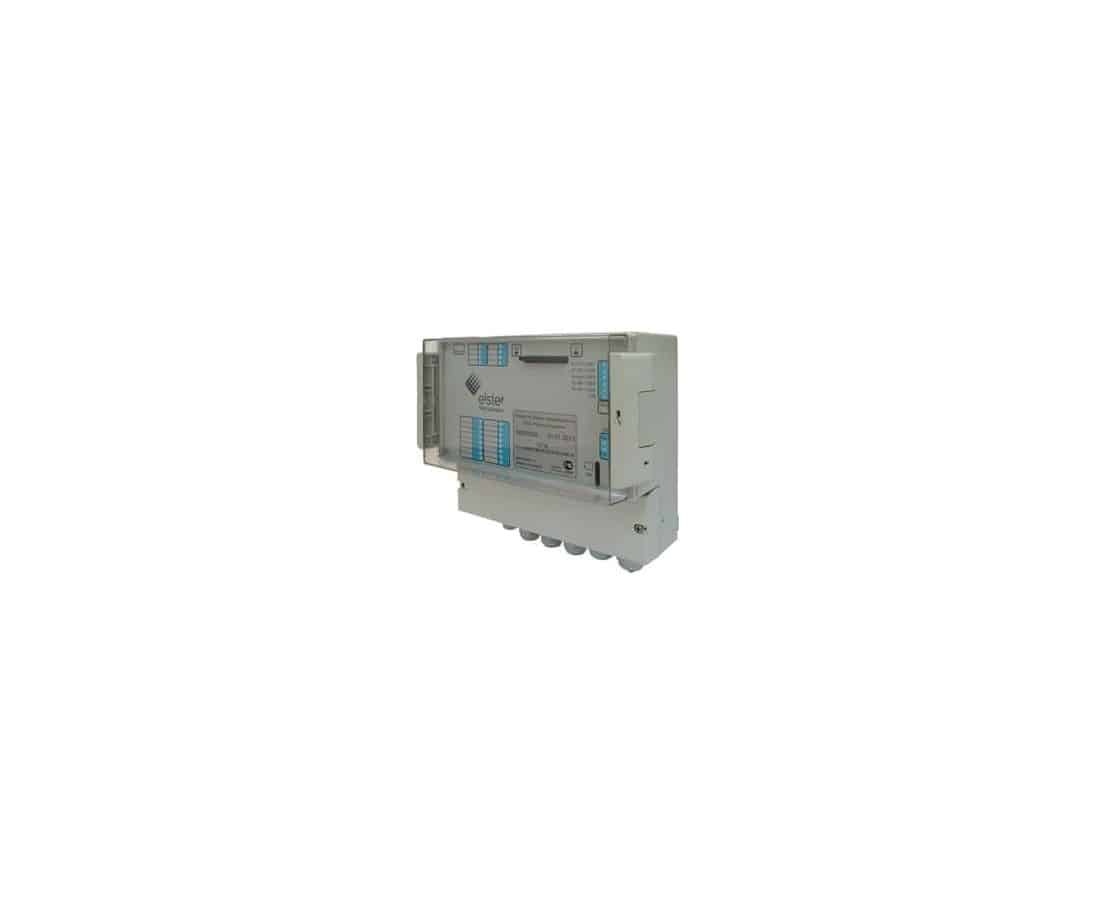

Компания Эльстер Метроника приступила к выводу на рынок России и стран СНГ нового УСПД серии RTU-325М.

Назначение

Устройство сбора и передачи данных (УСПД) RTU-325M предназначено для работы в автоматизированных система контроля и учёта электроэнергии (АСКУЭ) и системах телемеханики в качестве (станционного) объектового контроллера.

В корпусе УСПД размещаются следующие базовые модули:

• Модуль центрального процессора с основными интерфейсами;
• Один или два модуля ввода дискретных сигналов (на каждом по 8 DIN);
• Один или два модуля вывода дискретных сигналов (на каждом по 4 DOUT);
• Модуль GSM/GPRS модема;
• CF-карта;
• СИМ карта;
• Модуль блока питания;
• Модуль конденсатора.

Интерфейсы

В УСПД всегда присутствуют один Ethernet, два RS-232, 2 RS-485, два USB 2.0, находящиеся на базовой плате центрального процессора.

Краткие технические характеристики УСПД:

• Энергонезависимая память 512 Мб...8Гб.
• Время сохранности информации в энергонезависимой памяти при отсутствии внешнего питания Не менее 10 лет.
• Сетевые интерфейсы Ethernet 10/100base TX : 1 шт.
• Максимальное количество счетчиков, подключаемых к одному УСПД Не более 300 (АСКУЭ) Не более 20 (СТМ в режиме 1 счетчик на линию).
• Синхронизация системного времени (типовое значение) Предел допускаемой погрешности синхронизации системного времени УСПД по сигналам точного времени ГНСС с применением GPS приемника: ± 10 мс. Предел допускаемой погрешности синхронизации в локальной сети по протоколу PTP с головным УСПД (IEC61588): ± 10 мс. Предел допускаемой погрешности синхронизации с использованием внешнего тайм-сервера по протоколу NTP через интернет: ± 0,3 c.
• Глубина хранения архива переключений 5 дней или 500 переключений (оба параметра могут быть изменены при конфигурировании, ограничено только размером энергонезависимой памяти).
• Габаритные размеры 240 х 185 х 115 мм.
• Рабочий диапазон температуры окружающего воздуха -40…+60 °С.
• Средняя наработка на отказ 85000 ч.
• Срок службы, не менее 20 лет.

Дополнительные опции для УСПД RTU-325.

DR-325. Модуль USB для сервисного обслуживания УСПД RTU-325.

Функции DR-325:

• Сохранение и восстановление привязок встроенного ПО к аппаратной части.
• Сохранение и восстановление рабочей конфигурации.
• Восстановление поврежденной прошивки CF.
• Хранение комплекта документации на УСПД.

УСПД RTU-325M работают со следующими протоколами:

Открытые протоколы:

• ГОСТ Р МЭК 60870-5-104
• ГОСТ Р МЭК 60870-5-101
• MЭК 61850-8-2
• Modbus/TCP
• Modbus RTU
• M-bus
• EtherCAT
• MQTT V5 - идет тестирование
• COMTRADE (IEC 60255-2402013)
• Доступ до RTU: Secure Shell, FTP, HTTP, Telnet, rsync
• NTP, SNTP
• PTP
• NMEA-0183
• XML
• HART
• ANSI C12-19, C12-2, DLMS, IEC1107, СПОДЭС
• CoAP
• OPC UA (IEC 62541) - идет тестирование
• В планах клиенты ProfiNET, CANOpen, поддержка 60870-5-7 (стандарт системы безопасности для 60870-5-104/101)

Частнофирменные протоколы (Более 30 штук), в частности:

• Каскад RTU-325
• Протокол АльфаЦентр-RTU-325

Более подробную информацию можно узнать у региональных менеджеров.
