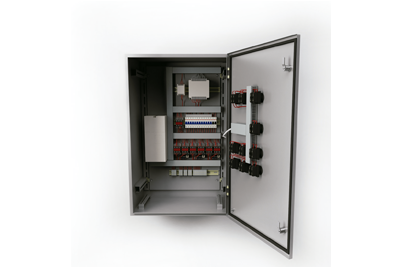

Применение ШСУА для управления тремя насосами целесообразно в случаях значительных постоянных колебаний (более чем в 5-7 раз) расхода воды в течение суток. В состав шкафа входит частотный регулятор /ЧР/, автоматически поддерживающий давление в системе за счет регулирования частоты вращения электродвигателя. Шкаф ШСУА с ЧР в отличие от шкафов ШСУ для своей работы в автоматическом режиме не требует центрального шкафа автоматики.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

Шкаф ШСУА может запитываться от одного или двух вводов. При питании от двух вводов в шкафу устанавливается автомат переключения на резервный ввод - АВР. Шкаф имеет два режима работы - ручной и автоматический. В ручном режиме автоматика шкафа отключается. Включение насосов возможно только напрямую от сети (как одного, так и двух одновременно). Элементы защиты от токов перегрузки и коротких замыканий задействованы. В ручном режиме исправность питающего ввода не контролируется и не происходит автоматического переключения на резервный ввод.

В автоматическом режиме автоматика щита выполняет пять основных функций:

- поддержание определенного давления в магистрали, которое задается регулятором на лицевой панели;

- равномерная выработка ресурса насосов и своевременное выявление насоса, предрасположенного к отказу;

- резервирование - переключение ЧР с насоса, у которого сработали элементы защиты на «резервный»;

- остановка ЧР при снижении давления носителя на входе магистрали ниже допустимого предела, что обеспечивает защиту насоса от «осушения» при пропадании воды на входе магистрали;

- корректная остановка частотного регулятора.

Шкаф имеет встроенные элементы защиты от токов перегрузки и короткого замыкания для обоих двигаталей и внутренних цепей управления.

В качестве датчиков используются преобразователи избыточного давления КРТ-1 или подобные со стандартным токовым выходом 0(4) - 20 мА или напряжением 0-5 (10) В.

Для работы ШСУА нет необходимости в каких-либо внешних системах автоматики (типа «Мастер», «Трансформер» и т.п.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Напряжение питания (один или два ввода) - 380/220 В, частота 50 Гц;

• Номинальная мощность двигателей насосов - не более 22 кВт;

• Гарантия - 12 месяцев;

• Степень защиты оболочки при вводе питания снизу и закрытых дверях - IP41 (IP54).

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• Рабочий диапазон температур - от -10°С до +40°С;

• Вид климатического исполнения, по ГОСТ 15150-69 - УХЛ3.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Шкаф станции управления автоматизированный /ШСУА/ используется в составе центральных тепловых пунктов /ЦТП/, насосных станциях и центиляционных системах.

Шкафы ШСУА также подходят для применения в индивидуальных тепловых пунктах.
